ZA-35T戶內內膠裝支柱絕緣子

ZA-35T戶內內膠裝支柱絕緣子

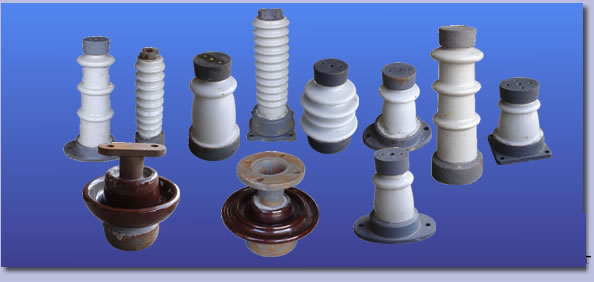

　　一、戶內支柱絕緣子概述

　　戶內支柱絕緣子用于額定電壓6~35kV戶內電站，變電所配電裝置及電器設備，用以絕緣和固定導電部分。

　　絕緣子適用于周圍環境溫度為-40℃~+40℃，安裝地點海拔高度普通型不超過1000m，高原型不超過4000m。

　　絕緣子按膠裝結構分為外膠裝，內膠裝和聯合膠裝三種結構型式，絕緣子按額定電壓與抗彎強度等級分類如下：

注：表中（）表示非標準等級

二、絕緣子結構簡介

　　絕緣子由瓷件和上、下金屬附件用膠合劑膠裝而成。瓷件端面與金屬附件膠裝接觸部位墊有彈性襯墊，瓷件膠裝部位分別采用上砂、滾花、挖槽等結構，以保證機械強度、防止松動、扭轉。瓷件表面均勻上白釉，金屬附件表面涂灰磁漆。

　　絕緣子瓷件主體結構有空腔隔板(可擊穿式)結構和實心(不可擊穿式)結構兩種。聯合膠裝支柱絕緣子一般屬實心不可擊穿式結構。后一種結構比前一種結構提高了安全可靠性，減少了維護測試工作量。

　　絕緣子瓷件外形有多棱或少棱兩種，多棱形增加了沿面距離，電氣性能優于少棱形，除將逐步淘汰的外膠裝支柱絕緣子外，其余產品均為多棱形。

　　內膠裝結構，由于金屬附件膠入瓷件孔內，相應的增加了絕緣距離，提高了電氣性能，同時也縮小了安裝時所占空間位置，但由于內膠裝對提高機械強度不利，故機械強度要求較高的絕緣子，宜采用聯合膠裝(即上附件采用內膠裝，下附件采用外膠裝)。

　　三、技術標準

　　戶內支柱絕緣子按國標GB8287.1~8287.2《高壓支柱瓷絕緣子》制造。

　　四、型號說明

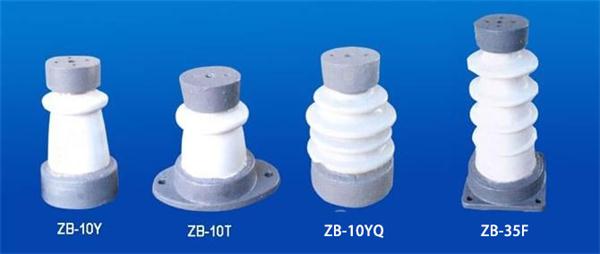

　　Z——戶內外膠裝支柱絕緣子;

　　ZN——戶內內膠裝支柱絕緣子;

　　ZL——戶內聯合膠裝支柱絕緣子;

　　對于外膠裝支柱絕緣子，破折號前字母L表示多棱式，字母A、B、D表示機械破壞負荷分別為3.75，7. 5，20kN。字母后分數，分子表示額定電壓千伏數，分母為機械破壞負荷kN數。

　　N——內膠裝上下附件為單螺孔者;

　　Y——外膠裝和聯合膠裝下附件為圓形者;

　　T——外膠裝下附件為橢圓形者;

　　F——外膠裝下附件為方形者;

　　G——高原型(老產品為GY)

五、外形及安裝尺寸
